THX1/4λ500N天馈防雷器

应用场所:应用于微波、移动通信、电视卫星天线、雷达及无线宽带网络等通过射频高速率不带馈电传输的无线收发系统的浪涌保护
使用区域:用于LPZO区至后续保护。
订货信息:25201
产品特点
◆采用1/4λ原理设计
◆通流容量大
◆不带馈电传输
◆插入损耗低
◆驻波比小
◆双向可用
◆结构简单,易于安装维护

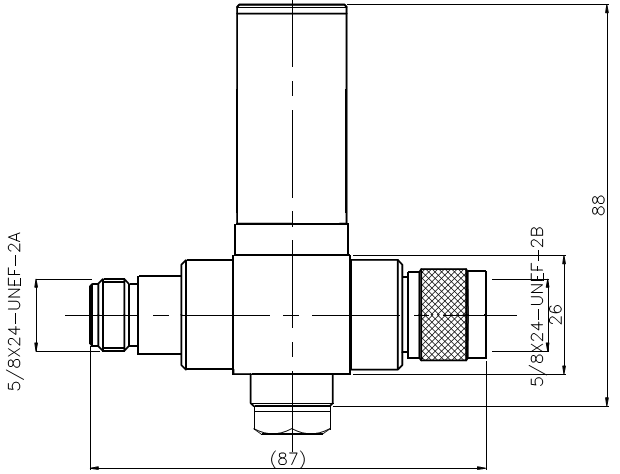

外形尺寸
技术参数

型号
参数

THX1/4λ500N

最大放电电流Uc

30KA

标称放电电流In(8/20μs)

100V

主要频率范围

400-500MHz

阻抗匹配

50Ω

插入损耗Ae

≤0.2dB

电压驻波比Ar

≤1.15

三阶交调

 925MHz/+43dBm+950MHz/+43dBm   ≤-170 dBc
1825MHz/+43dBm+1875MHz/+43dBm  ≤-160 dBc

I/O方式

J/K

接口形式

N

最大外型尺寸

88×87×26mm

重量

330g

材料

黄铜

表面处理

镀镍3μ

环境温度

-40~+70℃

订货号

25201
