THX05GBNC同轴系列信号防雷器

应用场所:应用于数据和视频传输且接口形式通过同轴接口转换的设备的浪涌保护
使用区域:用于LPZOB区至后续保护
订货信息:22101
产品特点
◆整体模块(1P)、便于组合
◆响应时间快、残压低
◆接地方式:单位采用“ ”;多个采用“
◆通流量大、残压低、响应时间快
◆35mm电气导轨安装
◆可根据客户需求定制各种接口及I/O方式

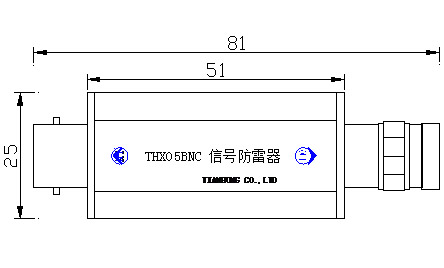

外形尺寸
接线图


技术参数

型号
参数

THX05BNC

标称电压UN

5V-

最大持续工作电压Uc

6V-

标称放电电流In(8/20μs)

5kA

最大放电电流Imax(8/20μs)

10kA

电压保护水平(L/L)Up(1kV/μs)

≤16V

电压保护水平(L/G)Up(1kV/μs)

≤8V

传输速率Vs

12MHZ

插入损耗Ae

≤0.5dB

响应时间Ta

1ns

接口形式

BNC

安装方式

35mm电气导轨安装

环境温度

-40~+70℃

外壳材料

阻燃PBT

外形尺寸

81×18×25mm
